SMISOL® Tekgas
Praktisch und sicher
Beschichtetes Kupferrohr für den Transport von flüssigen und gasförmigen Brennstoffen. Entspricht EN 1057 und UNI 7129, mit co-extrudiertem, geschlossenzelligem PE-Mantel und spiralförmigen Abstandshaltern. Erhöhter Rohrdurchmesser für Kreuzungen ohne Metallrohre. Kohlenstoffhaltiger Rückstand C weniger als 0,06 mg/dm², nicht brennbare Beschichtung BL-s1-d0 (EN 13501-1). CE-gekennzeichnet und UNI-IGQ-zertifiziert. Hochflexibel, auch zum Verlegen unter Spuren geeignet.
Sicherer und gesetzeskonformer Außenschutz
Die geschlossenzellige PE-Umhüllung mit geringer Dichte schützt das Rohr vor Stößen und aggressiven Mitteln wie schnell abbindenden Zementen. Entspricht der Verordnung (EU) 2024/590 und dem Brandverhalten von BL-s1-d0 (EN 13501-1)

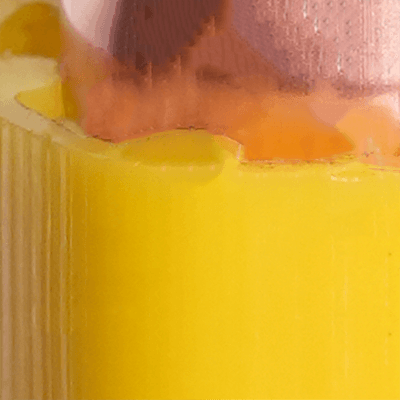

Äußere Verkleidung
Patentierte Innenbehandlung für maximale Sauberkeit und Sicherheit
Durch Passivierung und Stabilisierung der Innenwand wird der Kohlenstoffrückstand auf weniger als 0,06 mg/dm² reduziert, was weit unter den Grenzwerten der EN 1057 liegt. Mehrwert in Bezug auf Zuverlässigkeit und Langlebigkeit.
Interne Behandlung
Kontrollierte Exzentrizität für hohe Maßhaltigkeit
Besonders niedrige Exzentrizitätswerte sorgen für eine konsistente und zuverlässige Geometrie, die für eine optimale Leistung bei jeder Anwendung unerlässlich ist.
Reduzierte Exzentrizität
Hauptmerkmale
SMISOL®Tekgas ist ein Kupferrohr, das gemäß EN 1057 hergestellt und während der Produktion mit einem speziellen Mantel aus geschlossenzelligem Polyethylen niedriger Dichte überzogen wird. Es wird in den von der UNI 7129 geforderten Größen hergestellt. Aufgrund der Besonderheit der Beschichtung, die kontinuierlich auf das Kupferrohr koextrudiert wird, und des Vorhandenseins von Abstandshaltern, die spiralförmig um die Rohrachse gewickelt sind, ist sie besonders für den Transport von flüssigen und gasförmigen Brennstoffen geeignet. Die Abstandshalter sorgen dafür, dass der Innendurchmesser des Rohrs 10 mm größer ist als der Außendurchmesser des Rohrs. Diese geometrische Eigenschaft ermöglicht es, dass das Rohr Wände und Böden durchquert, ohne dass eine weitere Metallummantelung hinzugefügt werden muss, in voller Übereinstimmung mit UNI 7129-1:2015, die in Punkt 4.6.3.4.1 besagt: "Bei der Durchquerung von Außen- und Umfassungswänden, Vollziegeln, Hohlziegeln und vorgefertigten Paneelen darf das Gasversorgungsrohr keine Muffen haben, mit Ausnahme der Ein- und Auslassmuffe, und muss mit einer gasdichten, belüfteten Ummantelung geschützt sein. Die Ummantelung kann entweder aus Metall oder aus Polymermaterial bestehen; der Innendurchmesser der Ummantelung muss mindestens 10 mm im Verhältnis zum Außendurchmesser des Rohrs betragen." Dieses Rohr kann auch in kritischen Situationen, in denen die Wände Hohlräume enthalten (z.B. Lochziegel), unterirdisch verlegt werden. Dies ist dank des Polymermantels, der das Kupferrohr durchgehend umgibt, immer möglich. Denken Sie daran, dass der Innendurchmesser des Mantels 10 mm größer ist als der Außendurchmesser des Rohrs, das die brennbare Flüssigkeit transportiert. Bei der Verlegung müssen Sie SMISOL® Tekgas einfach 15 mm in Zementmörtel eingraben, um die Bestimmungen der UNI 7129-1:2015 Punkt 4.5.5.6 und Punkt 4.5.7. Der schraubenförmige Verlauf der Abstandshalter sorgt dafür, dass der Abstand zwischen dem Rohr und dem Mantel auch bei 90°-Biegungen konstant bleibt, wodurch Quetschungen vermieden werden, so dass im Falle einer Leckage die Gefahr der Bildung von Gasblasen gebannt ist. Das Inline-Beschichtungsverfahren gewährleistet eine hohe Formbarkeit, die vergleichbaren Produkten auf dem Markt überlegen ist. Um diese Einzigartigkeit zu erhalten, haben SMISOL® Tekgas-Rollen einen sehr großen Wickeldurchmesser, der sie mit den bereits beschriebenen Eigenschaften zu einem praktischen und gleichzeitig besonders professionellen Produkt macht. Darüber hinaus sind die von SCT hergestellten Kupferrohre nach EN1057 zum Schutz des Endverbrauchers gemäß der EU-Verordnung 305/2011 für Bauprodukte (CPR) mit der CE-Kennzeichnung versehen. Eine weitere Garantie für die Einhaltung der geltenden Vorschriften ist die Verleihung des UNI-IGQ-Gütesiegels.
Biegen
In Bezug auf die Methode des Biegens mittels spezieller Biegemaschinen ist zu beachten, dass die zu verwendenden Matrizen und Gegenbiegemaschinen je nach Fabrikat und Modell sehr unterschiedlich sein können. Für weitere Informationen und Klarstellungen wenden Sie sich bitte an die auf der Umschlagseite angegebene gebührenfreie Telefonnummer oder E-Mail.
Eigenschaften der Beschichtung
Beschichtung aus zellulärem Polyethylen niedriger Dichte Schleusen. Die Abstandshalter sind spiralförmig gewickelt. Luftspalt: 5 mm min. Ausgezeichnete Beständigkeit gegen externe Chemikalien. Tintenmarkierung jeden Meter. Nicht brennbar Klasse BL-s1-d0 nach EN 13501-1 Anti-Quetschen
Leistungsbeschreibung
Nahtlos gezogenes Kupferrohr, hergestellt nach EN 1057, physikalischer Zustand geglüht R220, phosphordesoxidiertes Cu DHP (Cu + Ag: 99.90% min. - P: 0,015÷0,040%) gemäß EN 1412, Vorpassivierungsbehandlung der Innenfläche des Rohrs mit Kohlenstoffrückständen unter 0,06 mg/dm2, unauslöschliche Markierung alle 60 cm durch Stanzen der Außenfläche des Kupferrohrs, hergestellt in den von UNI 7129 vorgesehenen Größen, während der Produktion mit PE-LD-Mantel mit Luftkammern und Verstärkungen/Abstandshaltern mit spiralförmigem Muster beschichtet, Farbe Pantone Gelb 102-C, Brandverhalten BLs1d0 (EN 13501-1), spezifisch für den Transport von Gas für den Hausgebrauch in der Spur, wie von UNI 7129 vorgesehen, Tintenmarkierung auf der Außenfläche des Mantels mit progressiver Angabe der metrischen Größe mit SMISOL® Tekgas-Marke.
